いつもご覧いただきありがとうございます。

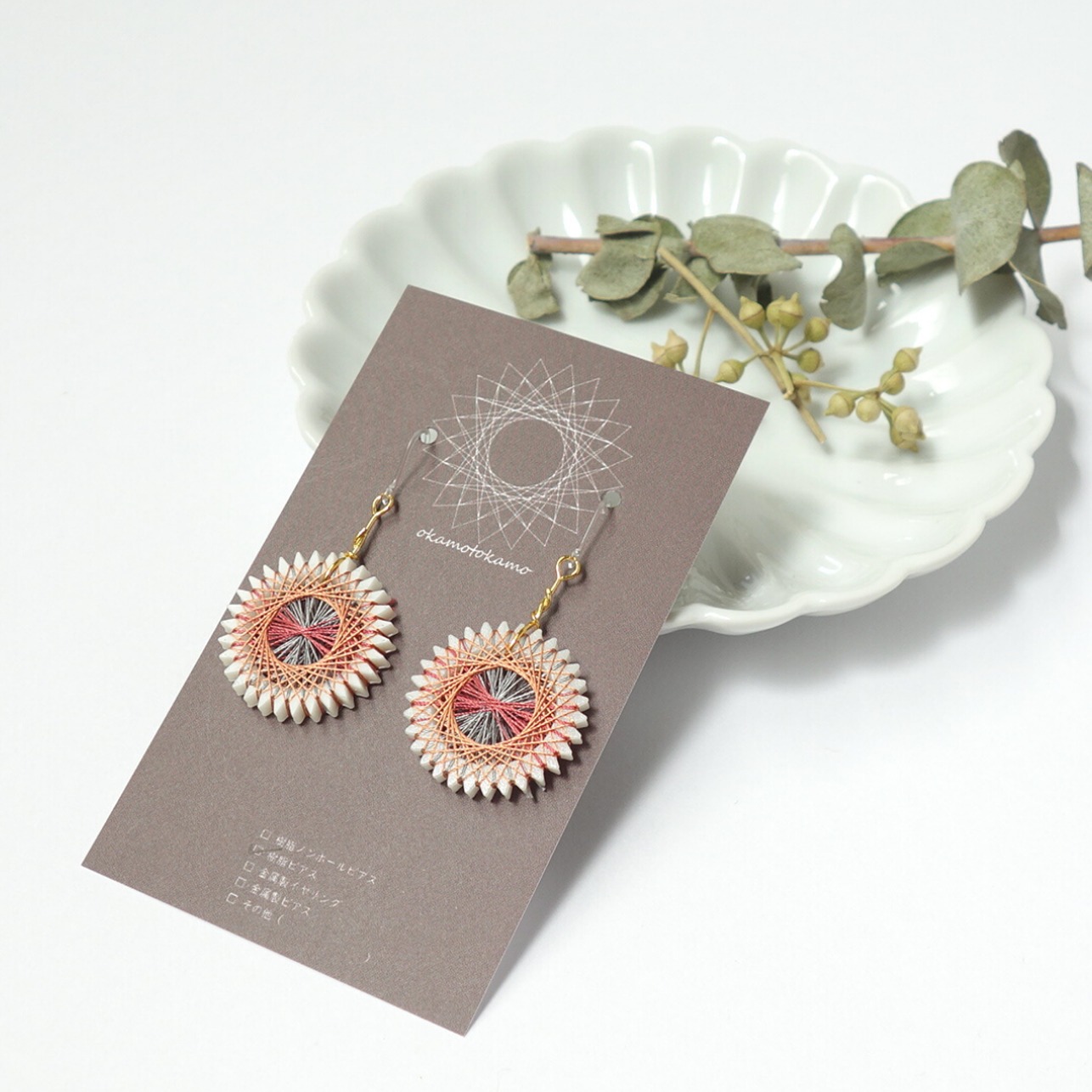

おかもとかもの【糸まき】の土台パーツについて、ご紹介します。
絹糸を巻く前の土台の話なんて地味すぎ‥と思うかもしれませんが、実に奥が深い（と思っている）ので、読んでいただけたら嬉しいです。

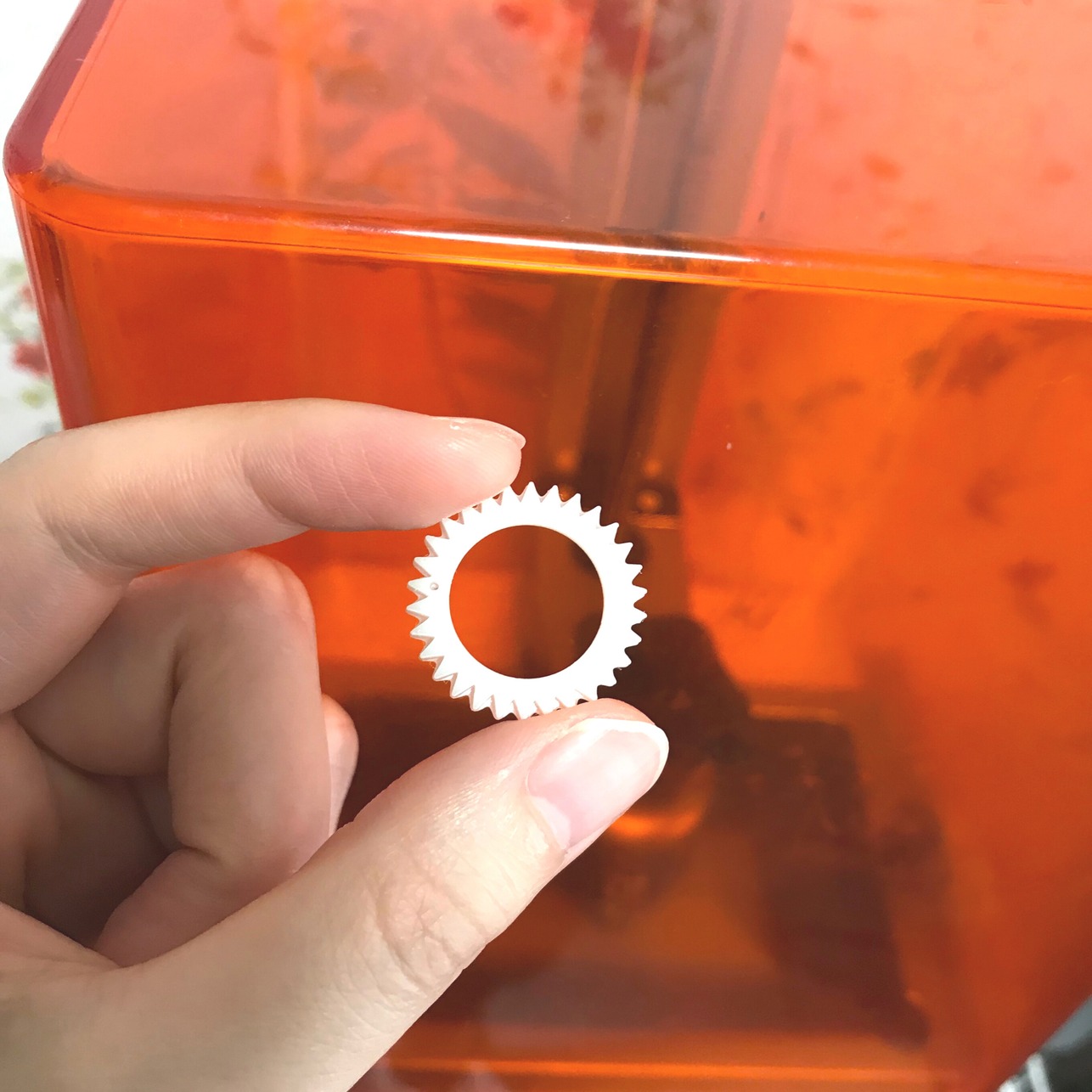

歯車のようなギザギザがついたこの土台パーツ、実はどこにも売っていないオリジナルなんです。
3Dプリンターを使って、糸まきのデザインに合わせてギザギザの数や大きさ、色を変えて作成しています。
今回は、「絹糸の花咲く小さな糸まき」シリーズの白い土台を作成します。
まずはこちらの機械をご覧ください。
光造形3Dプリンター、「ELEGOO
Mars」です。
超初心者にも難なく使える神のような存在、それが「ELEGOO Mars」！
神と思いつつ、いつもは「えるごちゃん」と馴れ馴れしく呼ばせていただいております。
パーツの設計は3D CADソフトを使って行っていますが、今回は設計部分のお話は省いて、3Dプリンターでの出力について書いていきたいと思います。
では、さっそく、えるごちゃんに白いUVレジンを注いでいきます。トポトポ‥
レジン液は、ANYCUBICのものを使用することが多いです。
土台パーツはプラスチックではなく、レジンでできているんです。
レジンというと透明でキラキラしているイメージですが、3Dプリンター用にいろんな種類のものがあるんですよ。
注ぎ終わったら、設計・出力調整が済んだデータをポチっと選んでポチっとスタートボタンを押します。
すると、えるごちゃんの上部に設置されたプレートがずんずんと下がってきて、白いレジン液に浸かったと思ったら、うんともすんとも言わなくなって、しばらくしたら動き出して小刻みに上下運動を繰り返し、20分かけて60回上下したら、
なんということでしょう‥
プレートに土台パーツが10個も貼りついているではありませんか‥
\ \ 印刷完了です。 / /
読者の皆さんのポカーンとした顔が想像できます。
このとき何が起こったかというと、レジン液を入れたバットの底側からプレートに向かって紫外線を照射して、60層に分けて土台パーツを硬化させていったという訳なんです。小刻みに上下運動を60回繰り返したのは、紫外線照射をつかず離れずの距離で60回行ったということなんですね。
この土台パーツは3mmの厚さなので、「0.05mmの厚さに輪切りにされたデータが下から1枚ずつ硬化されていって、60枚が重なって厚さ3mmの立体になった」と言ったらわかりやすいでしょうか。
伝わっている‥でしょうか‥？
そんなこんなでプレートに貼りついたパーツたちを、はがしてきれいにしていきます。

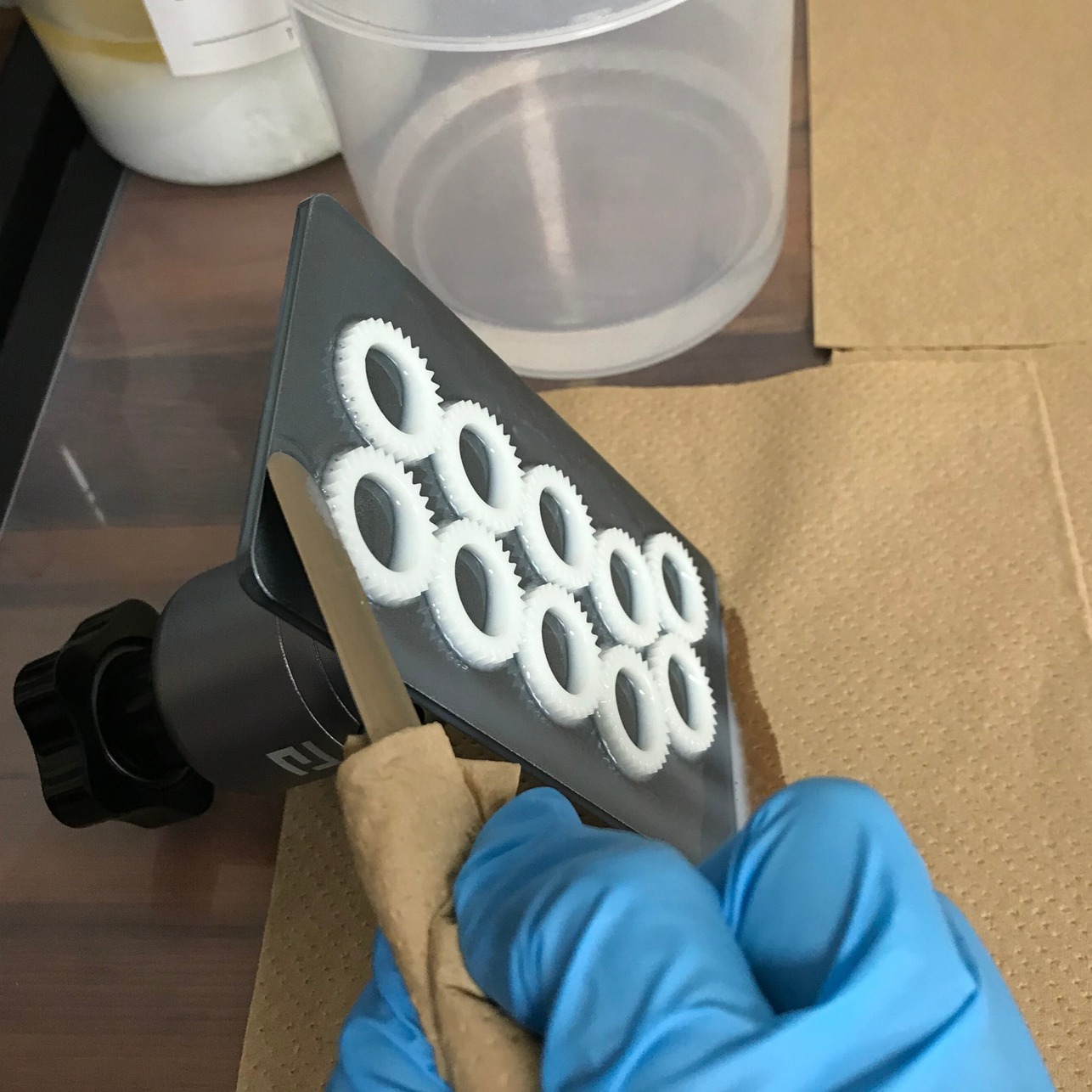

剥がすときにはうっすーいヘラを使います。

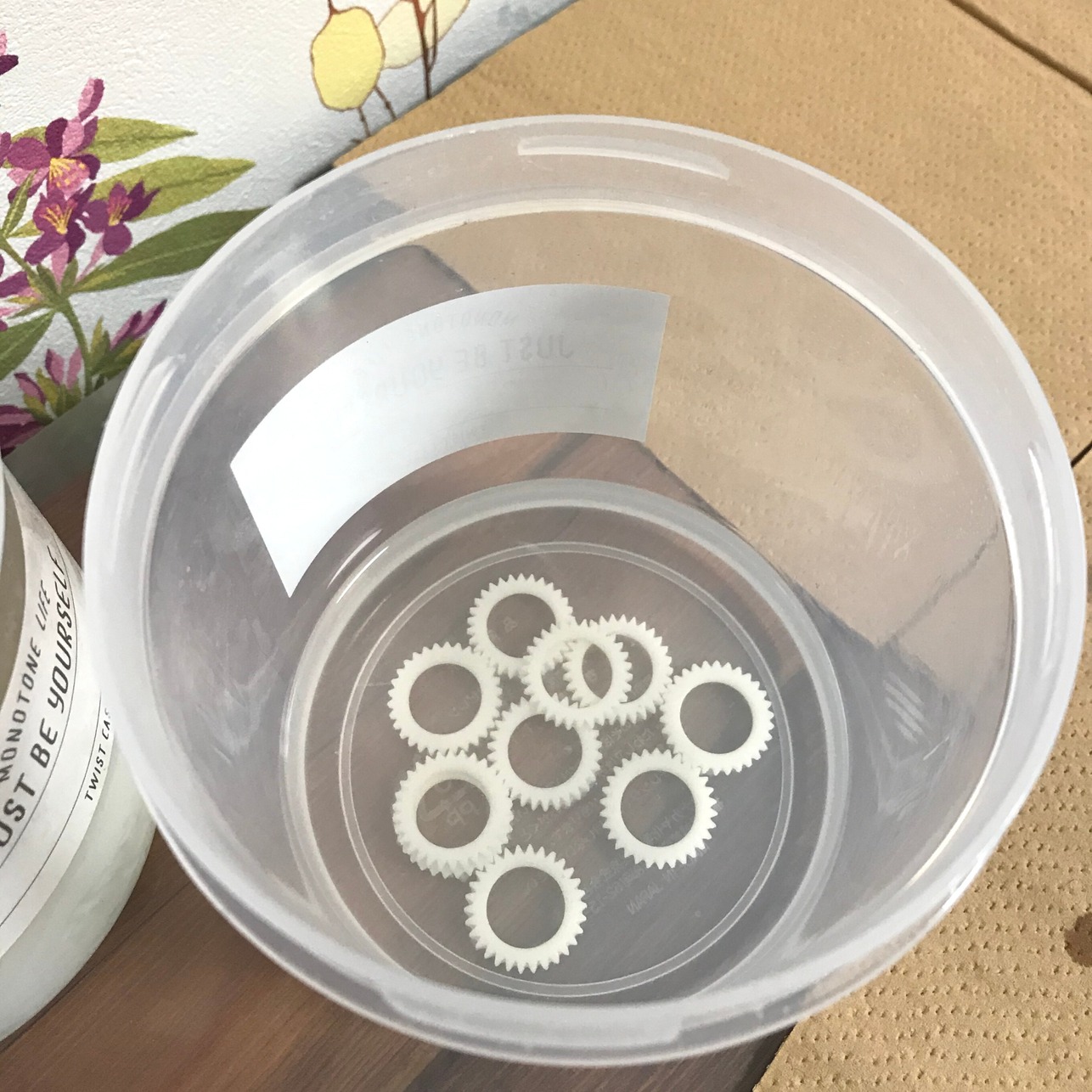

剥がし終わったら、次は表面に残ったレジン液を有機溶剤（IPA：イソプロピルアルコール）で洗います。
ギザギザの隙間部分に残りやすいので、液を変えて2度洗いします。
